20x4 LCD ekranların bir tedarikçisi olarak, genellikle diğer çeşitli bileşenlerle ürünlerimizin uyumluluğu hakkında müşterilerden gelen sorularla karşılaşıyorum. Bu tür yaygın bir sorgu, 20x4 LCD ekranın bir Zigbee modülüyle kullanılıp kullanılamayacağıdır. Bu blog yazısında, bu konuyu ayrıntılı olarak araştıracağım, teknik yönleri, potansiyel uygulamaları ve bunların birlikte çalışmasını sağlayan adımları tartışacağım.
Temelleri Anlama: 20x4 LCD ekran ve Zigbee Modülü
İlk olarak, 20x4 LCD ekranın ve bir Zigbee modülünün ne olduğunu kısaca anlayalım. 20x4 LCD ekran, dört satır metin gösterebilen, her satır 20 karaktere kadar uzanan sıvı bir kristal ekrandır. Kullanıcıların sensör okumaları, sistem durumu veya kullanıcı talimatları gibi bilgileri görüntülemeleri gereken çeşitli elektronik cihazlarda yaygın olarak kullanılır.
Öte yandan, bir Zigbee modülü, Zigbee protokolünde çalışan kablosuz bir iletişim cihazıdır. ZigBee, uzun pil ömrü ve nispeten kısa menzilli iletişim gerektiren uygulamalar için tasarlanmış düşük güç, düşük veri - hız kablosuz iletişim standardıdır. Ev otomasyonunda, endüstriyel izleme ve sensör ağlarında yaygın olarak kullanılmaktadır.
Uyumluluk Hususları
20x4 LCD ekran ile bir Zigbee modülü arasındaki uyumluluk esas olarak aşağıdaki faktörlere bağlıdır:
Elektriksel uyumluluk
Her iki bileşenin güç gereksinimlerinin uyumlu olması gerekir. 20x4 LCD ekran tipik olarak 5V'de çalışırken, bazı Zigbee modülleri 3.3V'de çalışabilir. Bu gibi durumlarda, her iki bileşenin uygun voltajı almasını sağlamak için bir voltaj regülatörü gerekebilir. Ayrıca, LCD ekranın mevcut tüketimi, Zigbee modülünün güç kaynağını aşırı yüklememelidir.
İletişim arayüzü
20x4 LCD ekran genellikle paralel veya seri arayüz kullanarak bir mikrodenetleyici ile iletişim kurar. En yaygın olarak, çoklu veri ve kontrol hatları gerektiren paralel arayüz kullanılır. Zigbee modülleri ise kablosuz olarak iletişim kurar. Bunları bağlamak için bir mikrodenetleyici aracı görevi görür. Mikrodenetleyici, bir seri iletişim protokolü (UART gibi) aracılığıyla ZigBee modülünden veri alır ve daha sonra verileri göstermek için LCD ekranına uygun komutları gönderir.
Yazılım uyumluluğu
Mikrodenetleyicide çalışan yazılımın, ZigBee modülü ile LCD ekran arasındaki iletişimi işlemek için doğru yapılandırılması gerekir. Mikrodenetleyici, Zigbee modülünden veri paketleri alacak, verileri ayrıştıracak ve 20x4 LCD ekranda görüntülenebilecek şekilde biçimlendirecek şekilde programlanmalıdır.
Potansiyel uygulamalar
20x4 LCD ekranı bir ZigBee modülüyle birleştirmek çok çeşitli uygulamalar açabilir:
Ev otomasyonu
Bir ev otomasyon sisteminde, ZigBee - etkin sensörler (sıcaklık sensörleri, nem sensörleri ve hareket sensörleri gibi) verileri merkezi bir denetleyiciye kablosuz olarak gönderebilir. Merkezi kontrolör daha sonra sensör okumalarını 20x4 LCD ekranda görüntüleyebilir. Örneğin, oturma odanızda evinizin farklı odalarındaki mevcut sıcaklık ve nem seviyelerini gösteren bir ekran olabilir.
Endüstriyel izleme
Endüstriyel bir ortamda, Zigbee modülleri, makinelere veya üretim ortamına yüklenen çeşitli sensörlerden veri toplamak için kullanılabilir. Basınç, akış hızı veya titreşim seviyeleri gibi gerçek zaman verilerini göstermek için 20x4 LCD ekran kullanılabilir. Bu, operatörlerin ekipmanın durumunu kolayca izlemelerini sağlar.
Kablosuz sensör ağları
Kablosuz bir sensör ağında, çoklu zigbee etkin sensörler geniş bir alanda dağıtılabilir. Bu sensörler tarafından toplanan veriler toplanabilir ve bir baz istasyonuna gönderilebilir. Baz istasyonundaki 20x4 LCD ekran, aktif sensör sayısı, sensörlerin pil seviyeleri ve veri eğilimleri gibi sensör ağının genel durumunu gösterebilir.
20x4 LCD ekranı bir Zigbee modülü ile bağlama adımları
Donanım bağlantısı
- Güç kaynağı: Güç kaynağını hem 20x4 LCD ekrana hem de Zigbee modülüne bağlayın. Uygun voltaj seviyelerini sağlamak için gerekirse bir voltaj regülatörü kullanın.
- Mikrodenetleme bağlantısı: 20x4 LCD ekranı uygun veri ve kontrol satırlarını kullanarak mikrodenetleyiciye bağlayın. Bir seri iletişim arayüzü (örn. UART) aracılığıyla ZigBee modülünü mikrodenetleyiciye bağlayın.
Yazılım yapılandırması
- Zigbee iletişim kurulumu: Zigbee modülüyle bir iletişim bağlantısı oluşturmak için mikrodenetleyiciyi programlayın. Bu, seri iletişim parametrelerinin (baud hızı, veri bitleri, durdurma bitleri vb.) Yapılandırılmasını ve Zigbee Protokol Yığınının uygulanmasını içerir.
- LCD Ekran Kontrolü: 20x4 LCD ekranını kontrol etmek için kod yazın. Bu, ekranı başlatmayı, ekranı temizlemek için komut göndermeyi, imleç konumunu ayarlamayı ve metni görüntülemeyi içerir.
- Veri işleme: Zigbee modülünden veri almak için kod yazın, verileri ayrıştırın ve LCD ekranında görüntüleme için biçimlendirin.
Diğer LCD ekranlarla karşılaştırma
20x4 LCD ekran nispeten büyük bir ekran alanı sunarken, Zigbee modülleriyle de kullanılabilecek başka LCD ekran türleri de vardır. Örneğin,Alfanümerik 1602A LCD ekranher biri 16 karakterden oluşan iki satır gösterebilir. 20x4 LCD ekrana kıyasla daha küçük bir ekran alanına sahiptir, ancak alanın sınırlı olduğu uygulamalar için daha uygun olabilir.
.0802 LCD ekrandaha küçük, 8 karakterden oluşan iki satır gösteriyor. Çok kompakttır ve sadece az miktarda bilginin görüntülenmesi gereken uygulamalarda kullanılabilir.

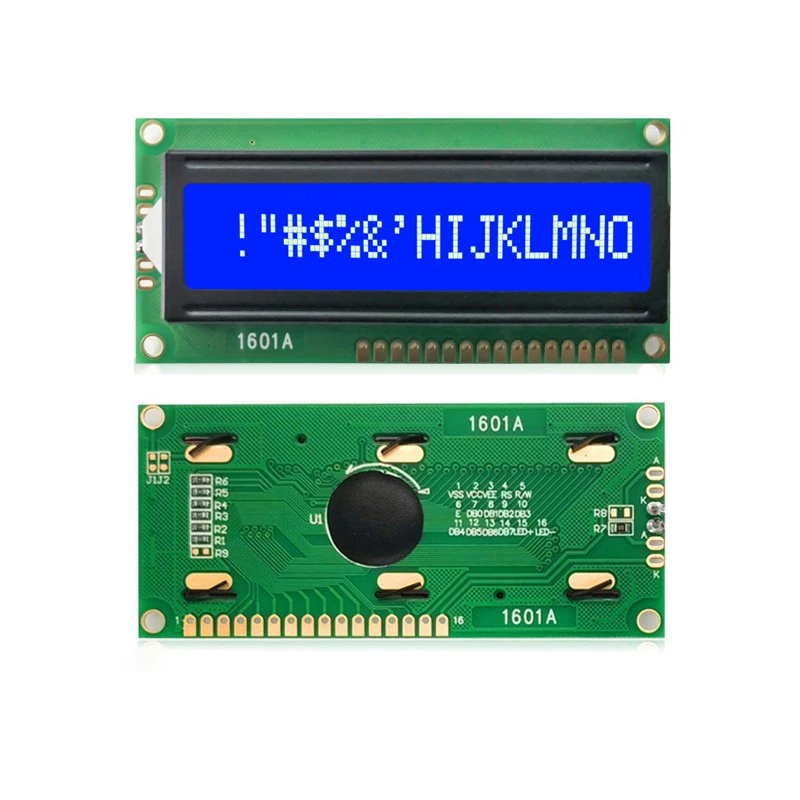

.LCD Ekran 16x116 karakterlik tek bir satır gösterebilir. Temel bilgi ekranı için basit ve maliyet etkili bir seçenektir.
Çözüm
Sonuç olarak, 20x4 LCD ekran gerçekten bir Zigbee modülü ile kullanılabilir. Doğru donanım bağlantıları ve yazılım yapılandırması ile ev otomasyonu, endüstriyel izleme ve kablosuz sensör ağlarında güçlü ve kullanışlı uygulamalar oluşturmak için birlikte çalışabilirler.
Zigbee ile ilgili projeleriniz için 20x4 LCD ekran satın almakla ilgileniyorsanız veya uyumluluk ve kullanımları hakkında herhangi bir sorunuz varsa, daha fazla tartışma ve tedarik için lütfen bizimle iletişime geçmekten çekinmeyin. Size yüksek kaliteli ürünler ve profesyonel teknik destek sağlamak için buradayız.
