Açıklama

Teknik parametreler

Ürün Tanıtımı

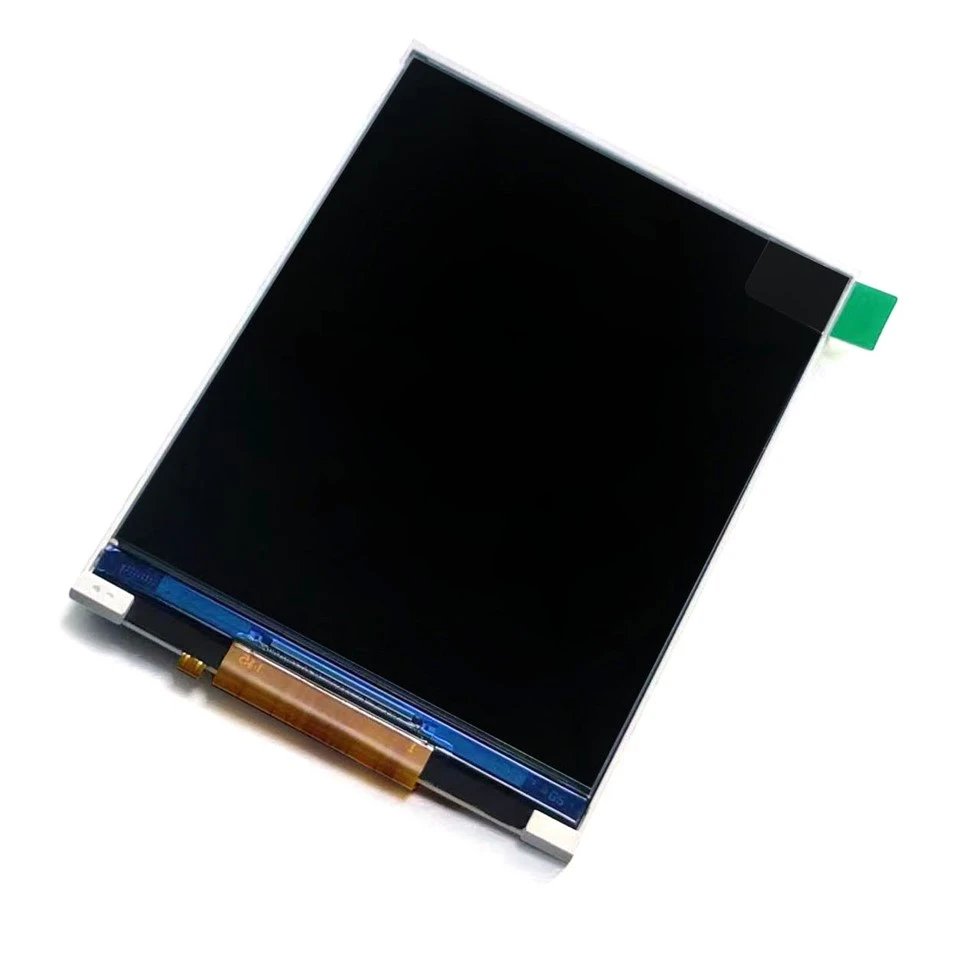

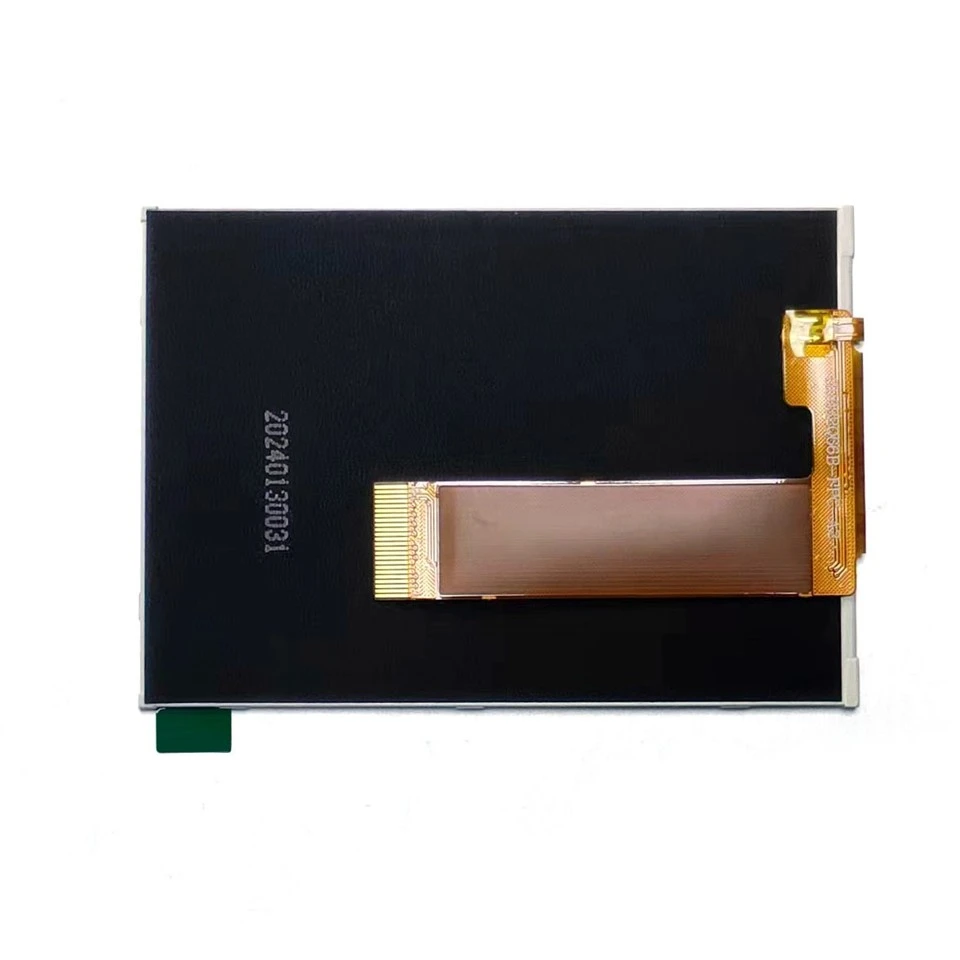

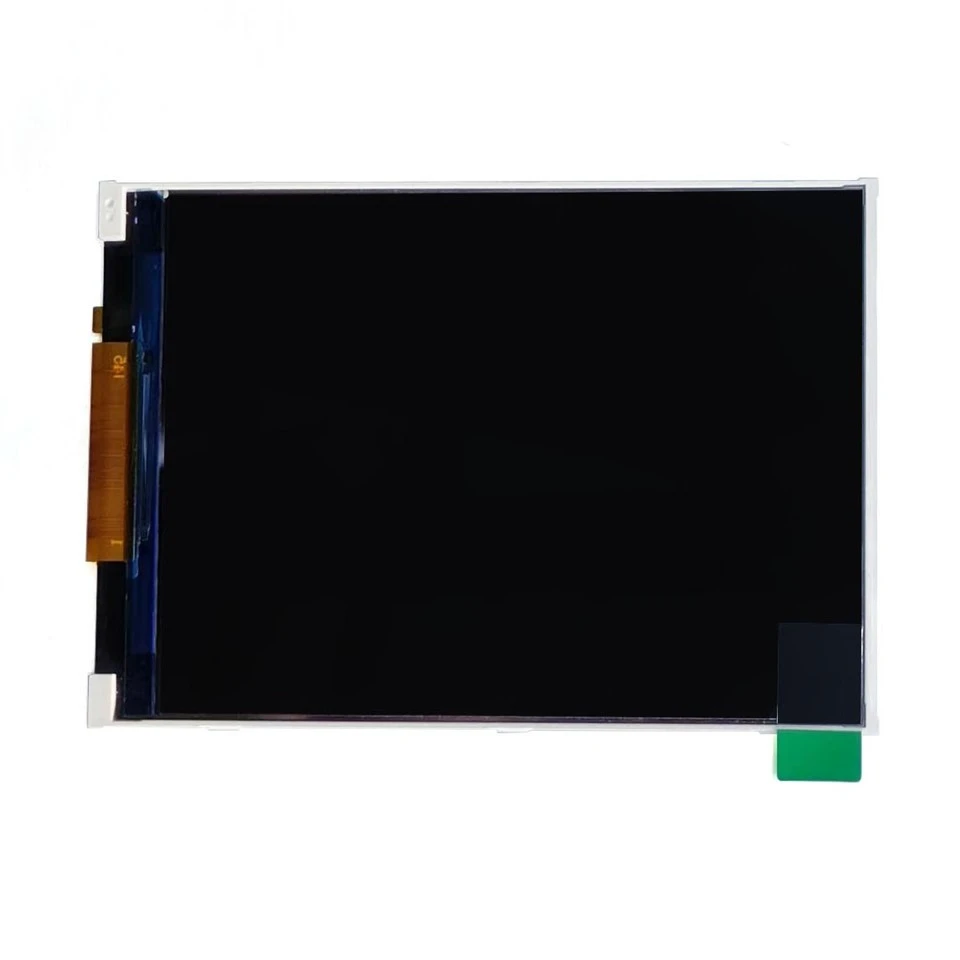

3,2 inç TFT Ekran

yaklaşık 8,1 cm diyagonal uzunluğa ve 240×320 (QVGA) çözünürlüğe sahip bir TFT LCD ekrandır

3,2 inç TFT LCD

320×240 piksel çözünürlüğe sahip, çok uygun düşük-güçlü, küçük ve orta-boyutlu bir ekrandır.

3,2 inç 320x240 dokunmatik LCD

özelleştirilebilir. Dokunmatik ekran kapasitif ekran ve dirençli ekran olarak ikiye ayrılmıştır. Oyuncaklarda, oyun konsollarında, aletlerde ve sayaçlarda yaygın olarak kullanılır.

3,2 tft ekranParametre (şartname)

Modül Boyutu :53,6(G)76(Y)2,4(T)	LCD AA:48,6(G)*64,8(Y)
LCD boyutu: 3,2 inç	Çözünürlük :16x2 piksel
Sürücü IC:ILI9340X	Arka Işık Sürücü tipi: Güç/3.3V/5V/HITE
Arayüz: MCU8BIT	Arka ışık: Beyaz LED

PIN	SEMBOL
1-2	GND
3	LEDA
4	LEDK
5-6	VDD
7	GND
8	TE
9	CS
10	RS
11	WR
12	RD
13	GND
14-21	DB0-DB7
22	SIFIRLAMA
23	GND
24	İD

lcd tft 3.2 benzer ürünler

SSS

S: 3,2 inç 320x240 dokunmatik ekranlı LCD net bir şekilde görüntülenmiyor veya renkleri yanlış. Ne yapmalıyım?

C: Parlaklık Sorunları: Ekran arka ışığının düzgün çalışıp çalışmadığını kontrol edin. Bazı ekranlar arka ışığı çalıştırmak için harici bir güç kaynağına ihtiyaç duyabilir.

Rengi Ters Çevirme: Görüntülenen renkler ters çevrilmişse, sorunu düzeltmek için LCD sürücü kitaplığındaki başlatma kodunu değiştirebilirsiniz. Örneğin RGB kanallarının sırasını değiştirebilirsiniz.

Çözünürlük Ayarı: Doğru çözünürlüğün (örn. 320x240) ayarlandığından ve ekran sürücüsüyle eşleştiğinden emin olun.

Bağlantı Sorunları: Veri kablolarının, özellikle de paralel arabirimin sinyal kablolarının güvenli bir şekilde bağlandığını kontrol edin.

Güç Kaynağı Voltajı: Güç kaynağı voltajının doğru olduğundan emin olun. 3.2-inç TFT LCD'ler genellikle 3,3V veya 5V güç kaynağı gerektirir.
